Αριθμοί μερών που τελειώνουν σε: | |
FF = Θηλυκός προσαρμοστής (ενισχυμένος με ύφασμα Νιτριλ) | VF = V-Ring (Ενισχυμένο με ύφασμα Νιτριλί) |
MF = Αρσενικός προσαρμοστής (ενισχυμένος με ύφασμα Νιτριλ) | VH = V-Ring (Ομοιογενές 90 Dur. Νιτρίλε) |

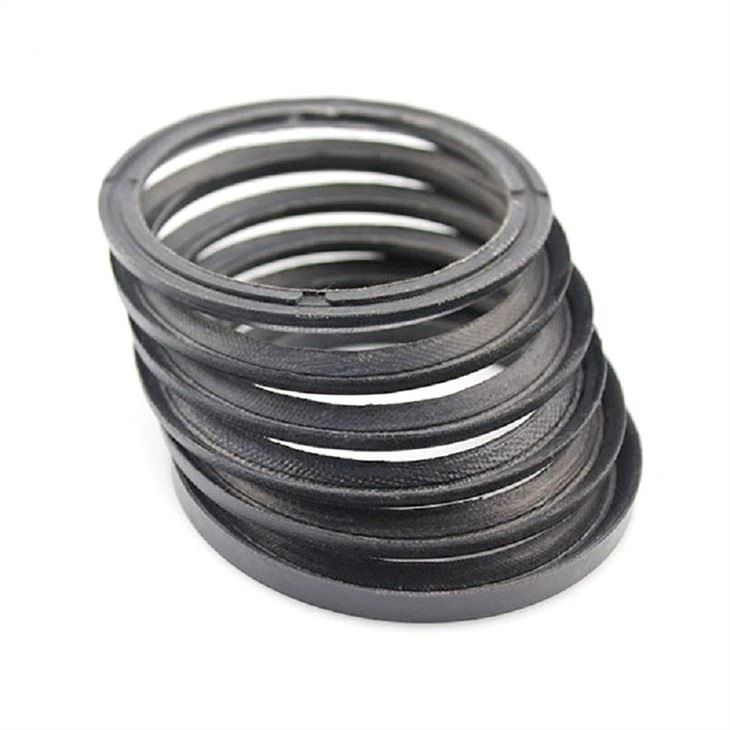

Οι αμερικανικές σφραγίδες & συσκευασίες V-συσκευασίες είναι πολλαπλά σύνολα συσκευασίας χειλιών (chevron) που σχεδιάζονται για να σφραγίσουν τις στατικές, ανταποδοτικές και φυγοκεντρικές εφαρμογές. Οι προσαρμογείς αρσενικού και θηλυκού χρησιμοποιούνται για να ολοκληρώσουν ένα σύνολο μοσχατών και να βοηθήσουν στη σφράγιση όταν συμπιέζονται. Η επιλογή υφασμάτων ή ομοιογενών ενώσεων πρέπει να γίνεται με βάση την πίεση λειτουργίας (όπως ισχύει με τον αριθμό των δακτυλίων ανά σετ), τη θερμοκρασία και τα μέσα που σφραγίζονται. Για να αποκτήσετε ένα πλήρες σύνολο, παραγγείλετε αρσενικό, θηλυκό και τον αριθμό των δακτυλίων πίεσης που χρειάζεστε για να φτιάξετε ένα πλήρες σύνολο. |
|
Συνιστώμενος αριθμός δακτυλίων V ανά σετ (με βάση τους συμπαγείς άκοπους δακτυλίους) | |
Πίεση (PSI) | Ύφασμα Ενισχυμένο Νιτριλί |
Από μηδέν έως 500 | 3 |
500 έως 1500 | 4 |
1500 έως 3000 | 5 |
3000 έως 5000 | 6 |
5000 έως 10.000 | 7 |
10.000 και άνω | 8+ |
Συνθήκες Εργασίας
ταχύτητα | πίεση | θερμοκρασία | μέσα μαζικής ενημέρωσης | Παρεχόμενη διάμετρος |
1.5m/s | 0/50Mpa | -30°C/+200°C | Υδραυλικό πετρέλαιο (με βάση το ορυκτέλαια) | 20mm-1080mm |
Τεχνικό σχέδιο
Συσκευασία vee για το έμβολο
Συσκευασία vee για τη ράβδο εμβόλων
Χαρακτηριστικά
- Αναίσθητος στο φινίρισμα επιφάνειας σφράγισης - Υψηλή αντοχή στη φθορά - Εξαιρετικά προσαρμόσιμο - Καθολική χημική αντίσταση - Καλή αντίσταση εξώθησης - Μεγάλη διάρκεια ζωής - Καλή ανθεκτικότητα |  |
Πρόταση εφαρμογής
Οι καθολικές σφραγίδες εμβόλων VP/R και ράβδων χρησιμοποιούνται συνήθως στις στατικές, ανταποδοτικές και φυγοκεντρικές εφαρμογές. Είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν υψηλά επίπεδα βλάβης, όπως ζημιές, κίνδυνοι μόλυνσης και ρυθμιζόμενους αδένες, όπως τηλεσκοπικούς ανυψωτές φορτηγών, αντλίες και βαλβίδες, βαρείς και οριζόντιους συμπιεστές.
